Analyse des performances étanches du connecteur étanche

Le connecteur étanche est un connecteur spécial conçu pour maintenir le fonctionnement normal des équipements électriques en présence d'humidité dans l'environnement, ils sont généralement composés de matériaux résistants à l'eau et de structures scellées, peut empêcher efficacement l'humidité, l'humidité et la poussière dans l'intérieur du connecteur, protégeant ainsi le connecteur et l'équipement électrique connecté contre les dommages causés par l'humidité. Les principales caractéristiques du connecteur étanche comprennent:

1) Performance étanche.

Les performances d'étanchéité des connecteurs étanches sont principalement évaluées par la cote de protection internationale (IP), qui définit la résistance à la poussière et à l'eau du connecteur. Par exemple, IP68 est la cote la plus élevée, indiquant que le connecteur est complètement protégé de la poussière et est continuellement immergé sous une certaine pression.

2) Largement utilisé.

Ces connecteurs sont largement utilisés dans l'industrie, la fabrication automobile, l'équipement médical, la construction, la maintenance des navires et d'autres domaines, en particulier dans l'extérieur, humide, haute température, basse température, vibration, corrosion, UV et d'autres environnements difficiles.

3) Conception de joint.

Les connecteurs étanches adoptent généralement une conception d'étanchéité spéciale, y compris l'utilisation de joints toriques, de joints de serrage, de joints d'injection, etc., pour assurer l'effet d'étanchéité dans divers scénarios d'application.

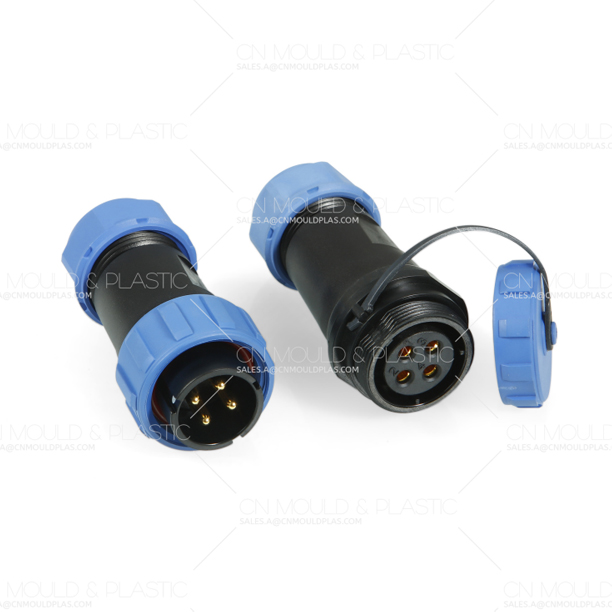

Ci-dessous, nous faisons des tests du connecteur dans la figure ci-dessus pour analyser son niveau d'étanchéité:

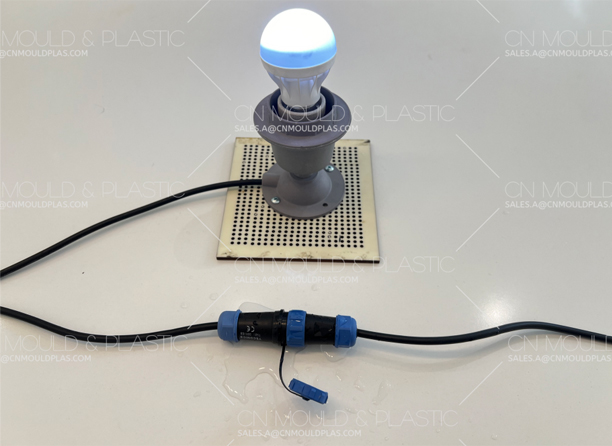

• Test IP X5

Circonstances réelles du test:

En utilisant de l'eau avec un débit de 12,5 L/min, pulvériser le boîtier du produit et le temps d'essai est supérieur à 3 minutes.

Résultats:

Le connecteur étanche peut maintenir un fonctionnement normal dans le cas de l'eau de jet.

Commentaires:

Le ratage à l'épreuve de l'IPX5 indique que le connecteur peut résister aux effets du débit d'eau à basse pression.

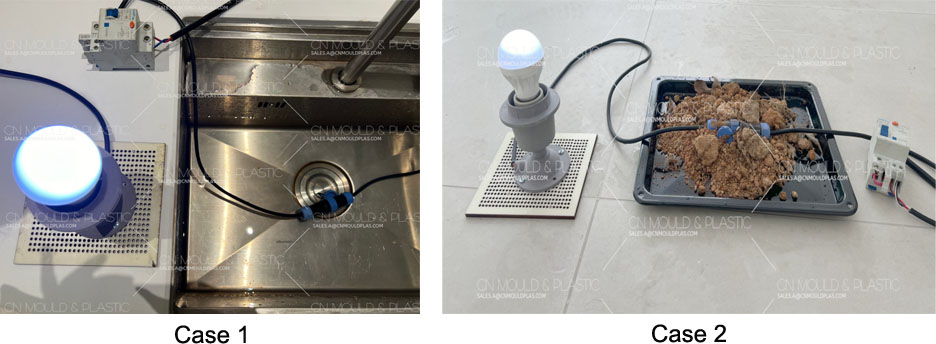

• Test IPX7

Circonstances réelles du test:

Cas 1: Faire tremper le connecteur dans de l'eau salée pendant 30 minutes.

Cas 2: Trempez le connecteur dans le sol pendant 30 minutes.

Résultats:

Cas 1: Pendant l'essai, l'humidité n'a pas pénétré dans le produit. À la fin du test, le produit peut fonctionner normalement et sans dommage, et répond à la norme de classe d'étanchéité IPX7.

Cas 2: Après que le connecteur est trempé dans le sol pendant 30 minutes, il n'est pas corrodé par le sol et peut maintenir des conditions de travail normales.

Commentaires:

L'indice d'étanchéité IPX7 révèle que le connecteur a une forte fonction d'étanchéité, et même s'il est immergé dans l'eau dans des conditions spécifiées, l'humidité ne pénètre pas à l'intérieur.

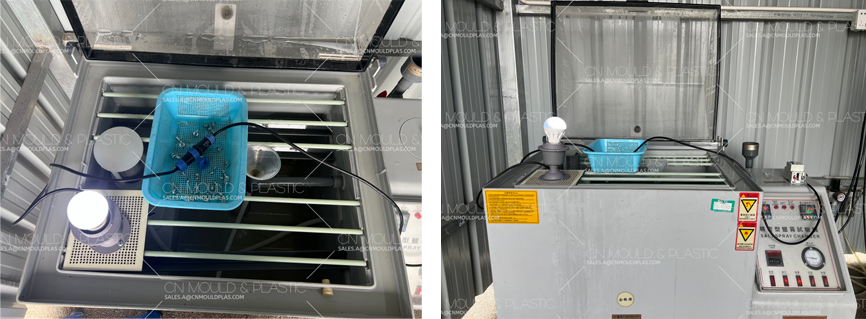

• Test IPX9

Circonstances réelles du test:

Placez le connecteur dans la machine de pulvérisation de sel pendant 30 minutes.

Résultats:

Le connecteur maintient la fonction d'utilisation normale, pas de rouille.

Commentaires:

La cote IPX9 est principalement utilisée pour tester si les appareils électroniques peuvent fonctionner correctement sous pulvérisation d'eau à haute pression et s'ils peuvent résister à une grande quantité de choc hydrique. La cote d'étanchéité IPX9 est la plus élevée de toutes les cotes IPX.

En général, les connecteurs étanches jouent un rôle essentiel dans une variété d'applications industrielles qui peuvent être exposées à l'humidité et aux environnements humides en raison de leur excellente résistance à l'eau et à la poussière.
