Le rôle de la lame dans le moule est large. Il joue non seulement le rôle de base du positionnement, du guidage et du démoulage, mais peut également atteindre plus de fonctions en fonction des besoins des différents moules.
La conception de la glissière doit prendre en compte la structure globale et les propriétés mécaniques du moule pour s'assurer qu'il peut fonctionner de manière stable et répondre aux exigences de l'opération de moule.

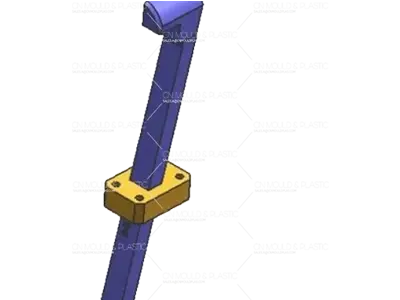

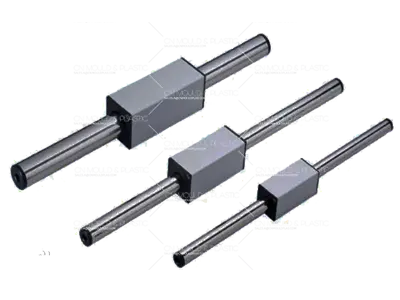

Les élévateur sont généralement conçus sur un ou les deux côtés du moule pour aider le moule à se retirer en douceur. C'est un mécanisme conçu pour le démoulage des rainures du produit. Un élévateur peut être une ligne droite qui se déplace dans une direction verticale ou un plan incliné. L'élévateur dans le moule est un élément de conception très important, qui peut éviter le serrage, raccourcir le temps d'ouverture et de fermeture, améliorer la qualité du produit et réduire l'usure.
Selon sa source d'alimentation, le mécanisme de glissement est principalement divisé en mécanisme de glissement manuel, mécanisme de glissement mécanique, mécanisme de glissement hydraulique.
Le réglage de la glissière doit avoir la priorité au niveau de la cavité et la goupille d'angle doit être fixée au cœur.
La longueur mobile de la glissière doit être supérieure à 1.5 fois la hauteur de la glissière.
L'angle maximum de la goupille d'angle ne doit pas dépasser 23 ° (de préférence 12 ° ~ 15 °).
Le coin supérieur de la glissière et de la cale est arrondi (rayon 2 ~ 3mm).
Il doit y avoir un mécanisme de positionnement après le retrait de la glissière. Le côté de la glissière nécessite un ressort.
Mécanisme de ressort de perle
Convient pour la structure de petit moule. La masse de glissement inférieure à 3kg peut être utilisée ressort de perle, diamètre de ressort de perle doit être adapté à la masse de glissement.
Ressort de compression latérale
Si la forme du moule est équipée d'un support, le ressort de compression et le mécanisme d'arrêt sur le côté de la glissière sont préférés.
Cheville.
Utilisez la cheville comme structure d'emplacement de diapositive.
Fixez la diapositive avec le printemps
Il y a trois façons de réparer la diapositive avec le printemps:
1. le côté intérieur de la glissière avec ressort de compression.
2. le côté extérieur de la glissière avec ressort de compression.
3. la forme du moule avec support, le côté de la glissière avec ressort de compression et mécanisme d'arrêt.

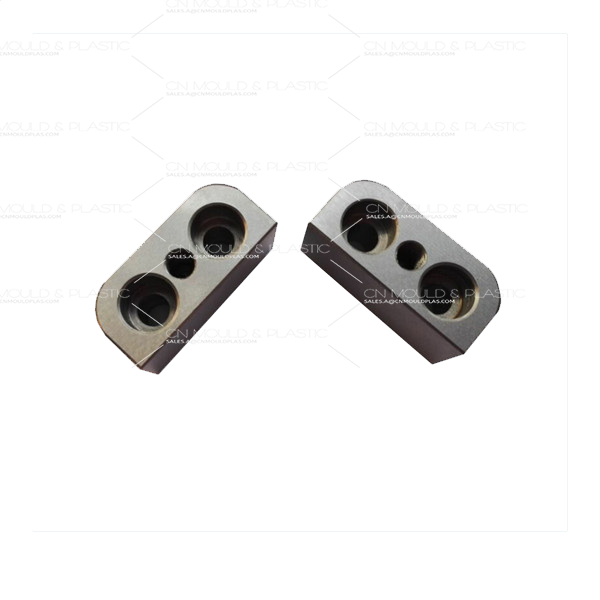

Wedge bock est une partie avec un angle de coin qui est utilisée pour coincer fermement la glissière pendant la fermeture du moule.
Les exigences de conception de la cale bock sont les suivantes:
L'angle du bloc de coin coulissant doit être de 2 ° à 5 ° en avant de l'angle de la broche d'angle. Le premier contact entre le bloc de coin et la diapositive doit avoir des coins arrondis.
Lorsque la zone de projection de moulage sur la lame est grande, le bloc de coin est transformé en biseau pour correspondre à la cavité.
Lorsque la zone de formage sur la glissière est petite, la hauteur de la surface du coin doit être supérieure ou égale à la hauteur 3/2 de la glissière.
Le bloc résistant à l'usure doit être ajouté au bloc de coin dans le grand moule. Le bloc résistant à l'usure est 0.15 ~ 0.25mm plus haut que le bloc de coin.
