Analyse des facteurs affectant la précision des dimensions des pièces en plastique dans la conception des moisissure

De nombreux facteurs influencent la précision dimensionnelle et sont assez complexes. Cela rend difficile la détermination de la bonne tolérance de taille. La précision dimensionnelle est affectée par de nombreux éléments majeurs. Ensuite, les facteurs affectant la précision dimensionnelle dans la conception du moule sont introduits en détail.

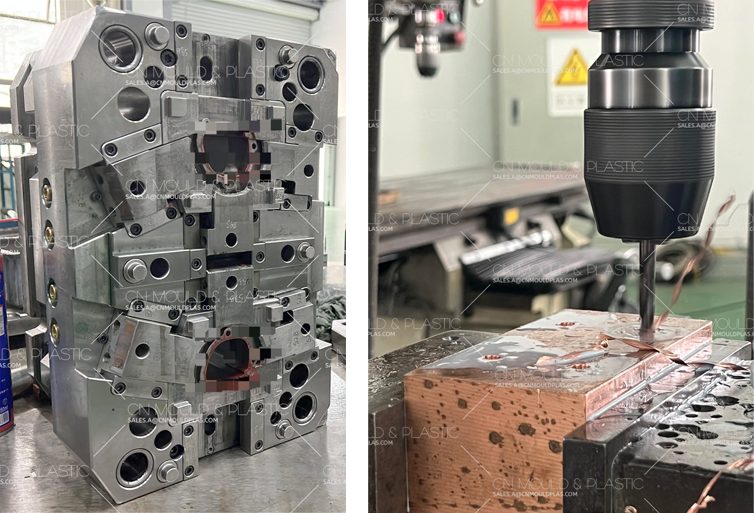

Différents types de moules ont des effets différents sur la précision dimensionnelle des produits en plastique et les moules à cavité unique ont plus de précision que les moules à plusieurs cavités. L'usure de la cavité et du noyau du moule, ainsi que le meulage et le polissage de la surface de la cavité, représentent environ 1/6 de la tolérance des pièces en plastique. La précision du moulage à cavité unique est plus élevée. Chaque augmentation du nombre de cavités du moule réduira de 5% la précision des pièces en plastique. La taille de la pièce en plastique formée par la partie mobile du moule est moins précise. Le rétrécissement inégal des pièces en plastique moulées résultera d'une mauvaise conception du système de coureurs et du système de refroidissement sur le moule. La force insuffisante du mécanisme d'éjection entraînera une distorsion de la partie plastique éjectée et une inexactitude dimensionnelle. Tous ces facteurs auront un impact sur la qualité des pièces d'injection.

La tolérance de dimension du moule est approximativement 1/3 de la tolérance de la pièce. Si cette valeur est utilisée comme tolérance de moule du niveau standard, alors la tolérance du moule de précision est 1/2 du niveau standard, et la tolérance du moule rugueux est environ 2 fois du niveau standard.

Moulage par injection de précision

Le moulage par injection de précision fait référence à la précision de répétition dimensionnelle élevée des produits de moulage par injection, qui est une sorte de méthode de moulage par injection qui est difficile à répondre aux exigences de la machine de moulage par injection générale et du processus de moulage par injection conventionnel.

Le moulage par injection de précision exige que la précision dimensionnelle des pièces en plastique soit généralement comprise entre 0.01 et 0.001mm, et de nombreuses pièces de moulage par injection de précision nécessitent également des machines de moulage par injection pour avoir une pression d'injection et une vitesse d'injection élevées. De plus, le système de serrage de la machine de moulage par injection doit avoir une rigidité suffisamment grande et une précision de serrage suffisamment élevée. La soi-disant précision de serrage fait référence à l'uniformité, à la stabilité et à la répétabilité de la force de serrage et à la haute précision de la position d'ouverture et de fermeture. Il est également nécessaire que la pression, le débit, la température, la mesure, etc., puissent être contrôlés avec précision à la précision correspondante, et l'injection de précision est utilisée pour assurer la précision répétée des conditions de processus de moulage et de la taille du produit.
