Processus de conception et de développement de la structure du produit

La conception structurelle peut être divisée en conception de développement, conception adaptative et conception de variantes. La conception de la structure du produit et le processus de développement peuvent être divisés en étapes suivantes:

1. La nouvelle étape du projet

Selon les exigences de conception du projet du client, le département de développement, le département des ventes et le département du contrôle qualité participent à la réunion d'examen du projet pour déterminer la faisabilité du projet et le chef de développement du projet qui est responsable de la planification globale du projet, puis préparer la tâche de conception livre et nouveau produit coût budget table.

2. étape de plan de conception (dessin d'effet)

Après avoir déterminé le projet de développement, l'ingénieur en conception graphique terminera le dessin d'effet de conception graphique en une semaine.

1) Réunion convoquée par le chef de projet pour examiner le dessin des effets, y compris:

A. Faisabilité de la structure.

B. Schéma d'emballage

C. Apparence couleur correspondant.

D. Exigences matérielles pour les pièces.

E. Si la fonction est faisable.

2) Si des problèmes sont constatés dans l'examen, proposer en temps opportun des suggestions de modification et refaire le dessin de l'effet.

3) Faites un bon rapport d'examen.

3. étape de diagramme de structure de conception

1) À ce stade, les ingénieurs en structure et les ingénieurs en électronique sont conjointement responsables des travaux.

2) L'ingénieur en structure conçoit le dessin de structure avec PROE (ou un autre logiciel) selon le dessin d'effet. Si dans le processus de dessin est trouvé sur le PROE ne peut pas être fait, ou ne peut pas être hors du moule devrait être mis en avant à temps pour voir si vous pouvez changer les exigences d'apparence. Les dessins de structure ordinaires doivent être terminés dans les 5 jours, les dessins de structure complexes doivent être terminés dans les 7 jours.

3) Tenez compte des problèmes suivants lors de la réalisation de dessins de structure:

A. Rétrécissement des pièces en plastique.

B. Angle de brouillon du moule.

C. Problèmes d'assemblage de production.

D. Protection d'emballage.

4. stade de production de moule

1) Fournir des documents (dessins 2D, dessins 3D) pour que le département moule fasse le moule.

Le département de moule doit fournir le résultat de la révision du moule après avoir reçu le fichier de dessin. (Si les performances du produit ne sont pas affectées, le dessin de la structure peut être modifié en fonction de la situation reflétée par le département du moule.)

2) Exiger que le département de moule fournisse dans les trois jours suivant la réception du dessin du produit:

Le dessin de la structure du moule (dessin 3D, dessin 2D), le dessin du moule doit être revu et confirmé par l'ingénieur.

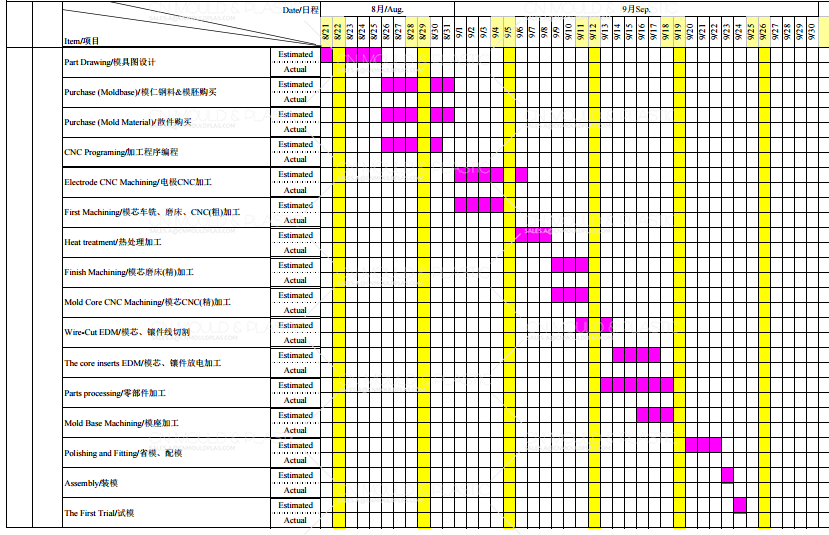

3) Calendrier d'ouverture du moule.

4) Contenu de l'examen de la structure du moule: surface de séparation, broche d'éjection et matériau.

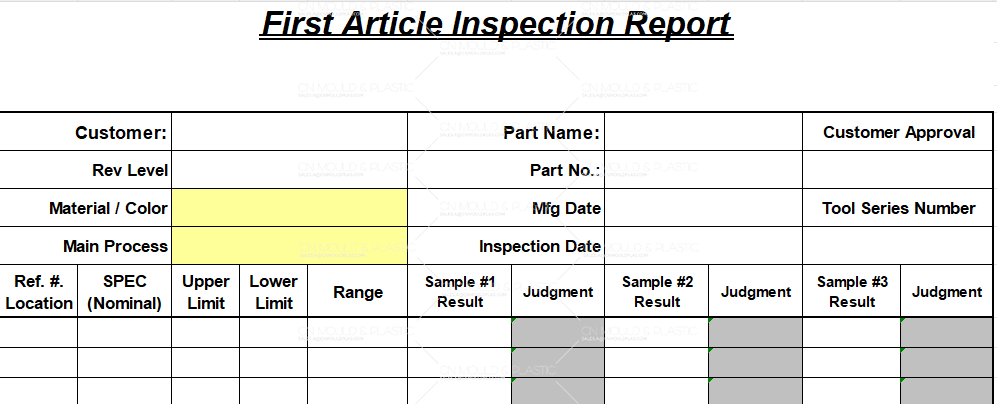

5. La première étape du prototype du projet

Le premier prototype de projet doit répondre aux exigences:

A. Il n'y a pas de phénomène de serrage et de collage évident.

B. Les dimensions des pièces doivent être dans les tolérances de dessin.

C. Il n'y a pas de déformations significatives dans les pièces.

D. Essayez de montage pour voir s'il y a un problème.

6. étape de production d'essai

1) L'ingénieur en structure est responsable de la réunion de pré-production deux jours avant la production d'essai: les départements participants doivent avoir le contrôle de la qualité, la production, les ventes, l'approvisionnement et l'entrepôt.

2) Confirmez que la chaîne de production peut produire les produits requis et familiarisez la chaîne de production avec le nouveau processus de production.

3) L'ingénierie de production pour confirmer le flux de processus est raisonnable et vérifier le temps de travail, le luminaire est adapté à l'utilisation.

7. étape de production de masse

1) Afin de s'assurer que la chaîne de production peut fabriquer des produits selon les normes de qualité du produit, les ingénieurs du département de développement devraient suivrePendant la production des deux premiers lots de marchandises, et si des problèmes sont trouvés, ils doivent être traités à temps.

2) Tous les changements et considérations de production doivent être documentés dans un mémo de décision d'ingénierie (EDM). Si le service commercial a des exigences particulières, il doit être converti en données d'ingénierie et distribué à chaque département selon les exigences (telles que la mise à jour des feuilles de matériel, des dessins, etc.).
