Démoldage dans le moulage par injection: un guide des techniques appropriées

Le démoulage est la dernière étape du cycle de moulage par injection. Un démoulage inapproprié peut provoquer une distribution de force inégale et une déformation du produit pendant l'éjection, entraînant des défauts.

Deux méthodes principales de démoulage:

Il existe deux principaux types de méthodes de démolition:

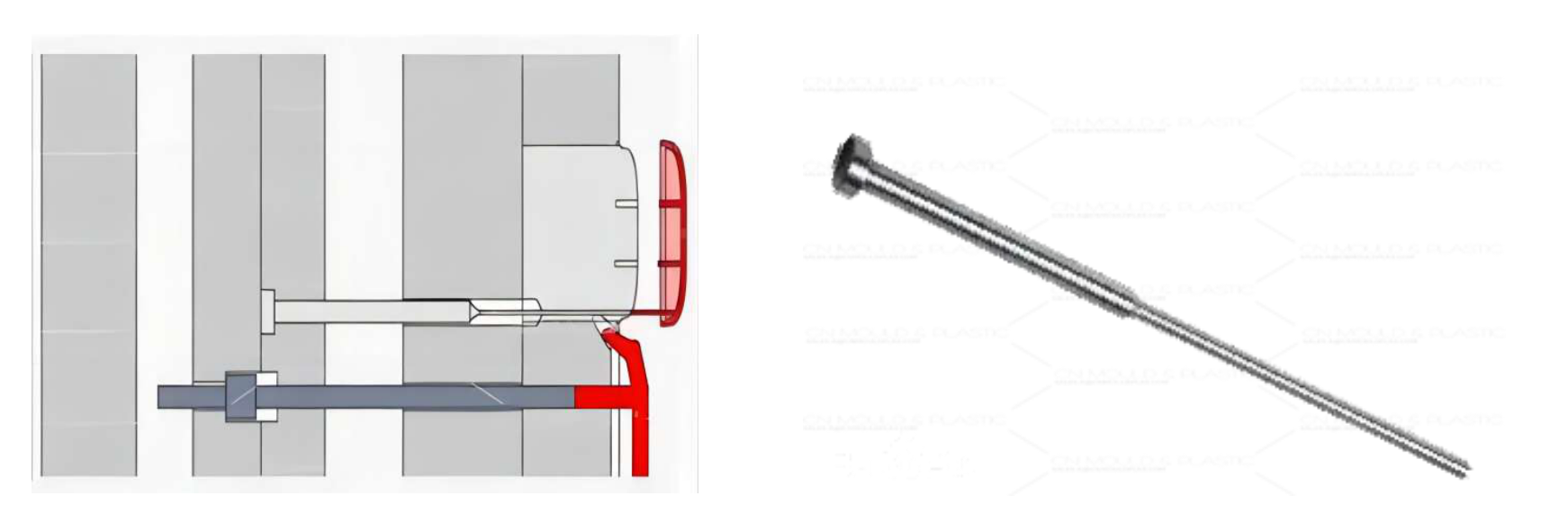

1. Démoulage de la goupille d'éjecteur: cette méthode utilise des broches d'éjection pour pousser le produit hors de la cavité du moule. Les broches doivent être réparties uniformément et placées dans les zones présentant la résistance de démoulage la plus élevée et où le produit a la résistance et la rigidité les plus élevées pour éviter toute déformation ou dommage.

2. Démoulage de la plaque de strip-teaseuse: Cette méthode utilise une plaque de strip-teaseuse pour déplacer le produit hors de la cavité du moule. Il est couramment utilisé pour les conteneurs à cavité profonde et à paroi mince et les produits transparents où les marques d'épingle d'éjection ne sont pas autorisées. La plaque de décapage offre une grande zone de démoulage uniforme avec un mouvement fluide, ne laissant aucune marque visible.

Choisir la bonne méthode de démoulage:

Le choix de la méthode de démolition dépend de plusieurs facteurs, notamment:

1. Géométrie du produit: les formes complexes peuvent nécessiter une combinaison de broches d'éjection et d'une plaque de strip-teaseuse.

2. Matériau du produit: certains matériaux, tels que le nylon rempli de verre, sont plus sujets à la fissuration pendant le démoulage et peuvent nécessiter un soin particulier.

3. Épaisseur de paroi: Les parois plus fines peuvent nécessiter une plaque de décapage pour éviter toute déformation.

Concevoir pour le démoulage:

Lors de la conception d'un moule, il est important de prendre en compte le processus de démoulage et d'incorporer des caractéristiques qui faciliteront le démoulage en douceur et efficace. Certaines considérations clés comprennent:

1. Brouillon: l'ajout de brouillon aux parois du moule permet de libérer facilement le produit.

2. Ligne de séparation: la ligne de séparation doit être située de manière à minimiser la résistance au démoulage.

3. Placement de la goupille d'éjecteur: les broches d'éjecteur doivent être placées dans les zones présentant la résistance de démoulage la plus élevée et où le produit a la plus grande résistance et la plus grande rigidité.

4. Conception de plaque de strip-teaseuse: la plaque de strip-teaseuse doit être conçue pour fournir une zone de démoulage large et uniforme avec un mouvement fluide.

Conclusion:

Le démoulage est une étape importante dans le processus de moulage par injection qui peut avoir un impact significatif sur la qualité du produit final. En comprenant les différentes méthodes de démoulage, en sélectionnant la bonne méthode pour le produit et en concevant le moule pour un démoulage efficace, les fabricants peuvent garantir des produits de haute qualité et une production efficace.
