Comment déterminer la force de serrage requise par le produit?

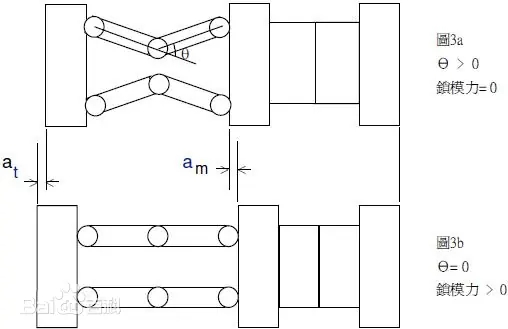

La force de serrage fait référence à la force de verrouillage appliquée au moule par la machine d'injection pour surmonter la force de dilatation de la masse fondue dans la cavité du moule pendant l'injection. Lorsque la matière première est injectée dans la cavité à haute pression, la pression plastique se générera contre la paroi du moule, de sorte que l'unité de serrage du moule de la machine de moulage par injection doit fournir suffisamment de «force de serrage du moule» pour éviter que le moule ne soit ouvert.

Calcul de la force de serrage du moule

R: La force de serrage requise est liée à la structure du moule, à la pression de la cavité du moule et à la taille du produit.

Force de serrage (MPA) = la pression moyenne dans la cavité du moule (le produit général peut être 30MPa) x le facteur de sécurité (généralement est 1.1 ~ 1.2) x la zone projetée du produit sur la surface de séparation x le nombre de cavité.

B: Comment choisir la bonne machine de moulage par injection: 1MPa = 9.8kg/cm².

Sélection de la machine de moulage par injection

1. Choisissez le bon type

Le type et la série de machines de moulage par injection sont déterminés par les produits et les plastiques. Puisqu'il existe de nombreux types deMoulage par injectionMachines, il est nécessaire de déterminer correctement quel type de machine de moulage par injection doit être produit au début. En outre, certains produits nécessitent une stabilité élevée, une haute précision, une vitesse d'injection ultra-élevée, des conditions de production à haute pression ou rapides, nous devons donc choisir la bonne série à produire.

2. le moule peut être mis dans la machine

1) La largeur et la hauteur du moule doivent être inférieures ou au moins un côté est inférieur à l'espace intérieur de la grande barre de cravate.

2) La largeur et la hauteur de la matrice sont les meilleures dans la plage de taille du plateau de serrage.

3) La largeur et la hauteur du moule doivent répondre à la taille minimale du moule recommandée par la machine de moulage par injection.

3. répondre à l'exigence de l'éjection

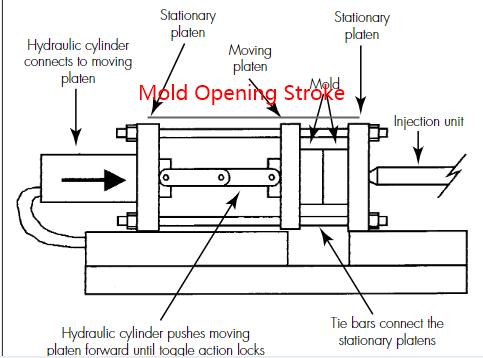

Déterminez à partir du moule et du produit fini si la course d'ouverture du moule est suffisante pour que le produit fini soit retiré. La course d'ouverture du moule se réfère à la distance entre les deux plateaux duMachine de moulage par injection, Et la taille de celui-ci affecte directement la taille du moule de moulage par injection. Le but de la course d'ouverture du moule est de s'assurer que le moule peut être complètement ouvert pour faciliter le retrait du produit.

4. Assez de force de serrage

Par le produit et le plastique pour déterminer le tonnage de la force de serrage. Les exigences de force de serrage du moule sont calculées comme suit:

La force de serrage de la machine doit être supérieure à la force exercée par l'injection plastique dans la cavité pour maintenir le moule à l'écart, et pour des raisons de sécurité, la force de serrage de la machine doit généralement être plus de 1.17 fois la force de maintien.

La force exercée par l'injection plastique dans la cavité pour «ouvrir le moule» = surface projetée du produit fini (cm2)× nombre de cavité × pression dans le moule (kg/cm2);

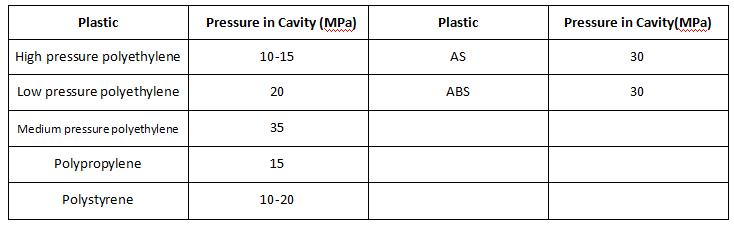

La pression dans le moule varie avec la matière première, et la matière première générale est de 350 ~ 400kg/cm2
