Les experts en moulage à double tir résolvent les problèmes

De l'anti-vibration à l'isolement, la technologie d'injection à double tir a considérablement amélioré les performances des produits d'aujourd'hui. Il aide les produits à obtenir un toucher doux, un soutien robuste et des exigences de durabilité en même temps. Pourtant, tous les fabricants de moules ne peuvent pas gérer des grappes de problèmes que le surmoulage entraîne. CI-DESSOUS est un exemple de coordination du moule à double tir. Il montre comment les concepteurs de moules du CN pensent hors de la boîte et résolvent le problème en modifiant la structure du moule standard.

Manière normale de faire

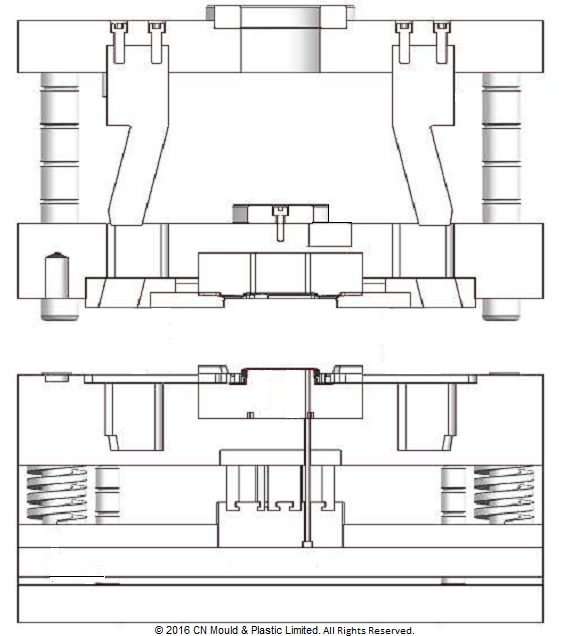

Moule 1

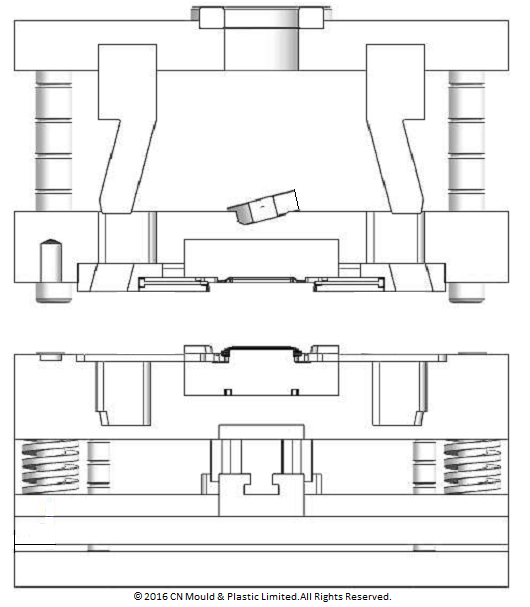

Moule 2

Contrairement aux moules conventionnels, la goupille d'angle et les glissières sont installées respectivement sur la plaque de serrage supérieure et la plaque A. Lorsque le premier tir est terminé, deux commutateurs B-Plate pour le plan suivant afin de mouler un autre matériau.

Problème affiché

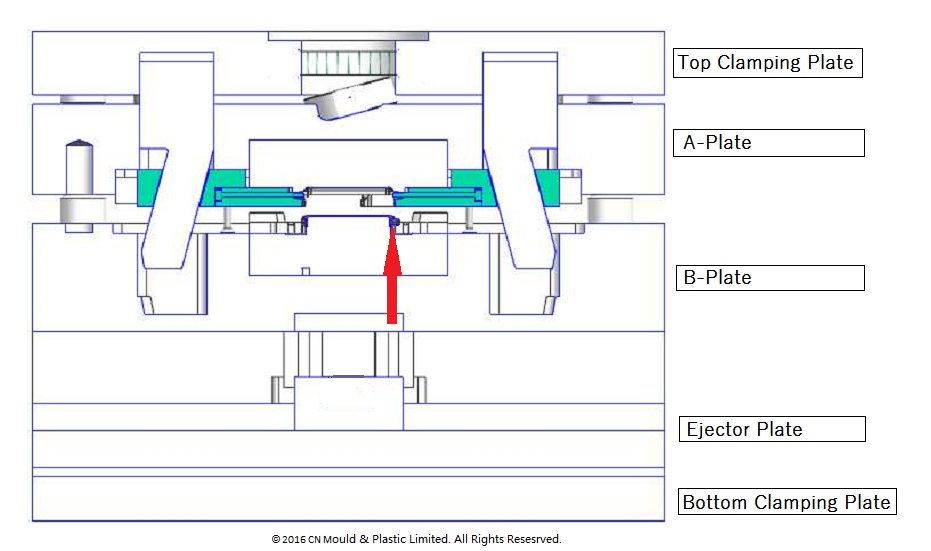

De toute évidence, lors de la fermeture du moule, il n'est pas prévisible si la plaque de serrage supérieure se ferme complètement avant la plaque A et la plaque B ou l'inverse. Dans la figure ci-dessus, la plaque de serrage supérieure et la plaque A se ferment plus rapidement. Si le moule continue de se fermer, les glissières (vert clair) entreront en collision avec la pièce fabriquée dans le moule 1 précédemment (pointant par la flèche rouge). Ainsi, le problème se produit. Comment pourrions-nous empêcher l'affrontement?

Résolvez-le!

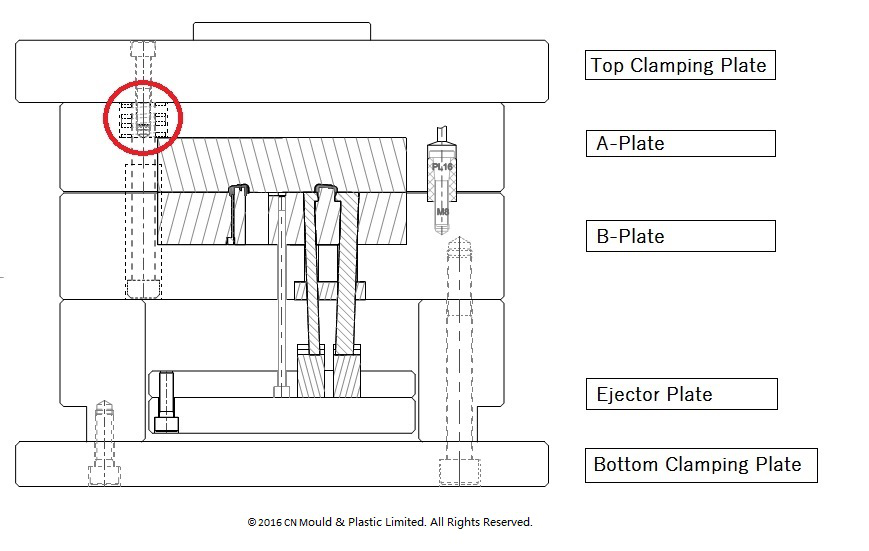

Ajouter un ressort entre la plaque de serrage supérieure et une plaque. Lorsque le moule se ferme, le ressort résiste à la force de serrage pour forcer la fermeture de la plaque A et de la plaque B. Simple et facile. :)

Contactez-nous pour les solutions

Un concepteur ne peut pas résoudre les problèmes sans pensée créative et expérience. Une entreprise ne peut survivre sans experts créatifs et expérimentés. Une industrie va s'éteindre sans entreprises innovantes. L'industrie manufacturière devient de plus en plus compétitive. Nous vivons avec une offre de prix raisonnable et une capacité de solution. Veuillez nous faire part de vos besoins et notre expert apporterait une contribution délicieuse à votre produit.
