Étude de cas: surmoulage avancé

On sait que toutes les pièces d'injection ne remettent pas en question le sens technique du fabricant d'outils et du mouleur, mais il y en a qui le font. Dans cet article, un exemple réel de surmoulage sera présenté pour mettre en évidence le surmoulage avancé.

Quelques définitions à clarifier à l'avance. Le moulage par insert et le moulage par double balle sont tous deux des processus qui forment une pièce liant plusieurs composants ensemble. Le moulage à double tir nécessite généralement un type particulier de machine qui peut faire pivoter le plateau ou déplacer le noyau. (Certains déplacent le noyau hors du moule et d'autres non.) Le moulage par insert est un processus ayant des inserts placés dans l'outil, à la main ou par automatisation, avant le moulage. Ils pourraient être classés par différentes combinaisons de matériaux, mais ils ne sont pas au centre de cet article.

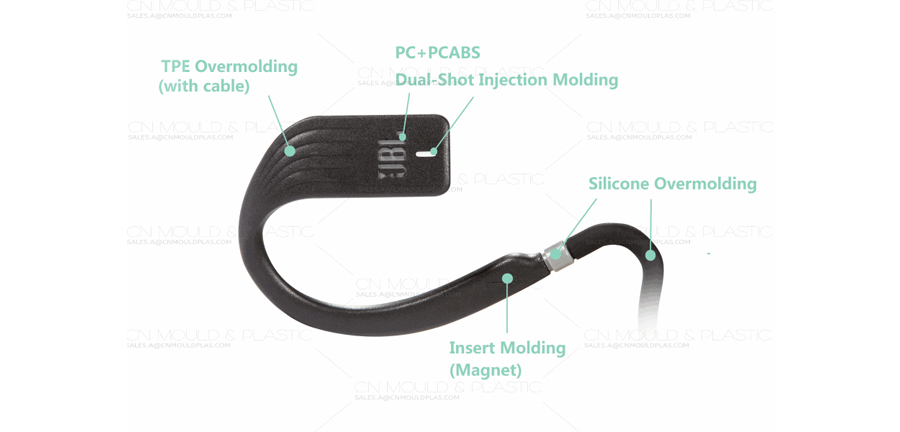

La partie montrée dans l'image ci-dessus a été présentée au CES 2018 en tant qu'écouteur intra-auriculaire conçu pour les athlètes avec un confort et une commodité ultimes. Du point de vue du moulage par injection, il s'agit d'un exemple de mélange de divers types de moulage par insert et de surmoulage. Au total, il y a six composants dans une partie: fenêtre PC, coque PC-ABS, collier en silicone, aimant, câble, couvercle en TPE. Le surmoulage en TPE est la dernière étape, qui relie tous les autres composants pour fabriquer une pièce intégrée.

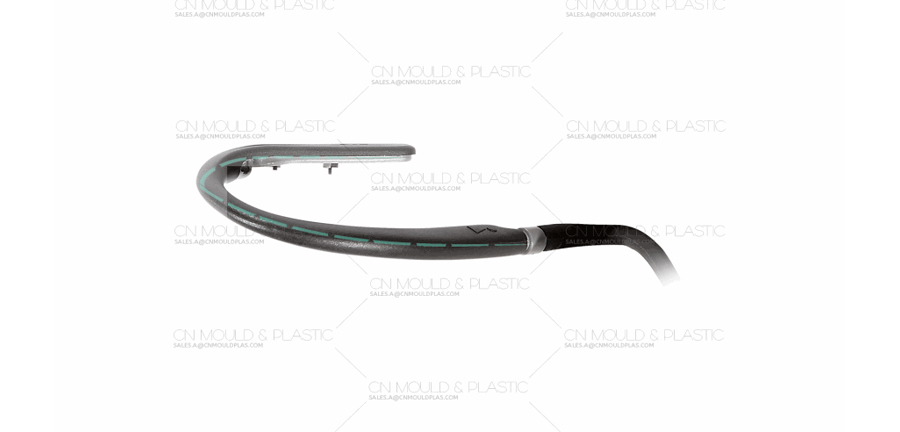

Pour la fabrication d'outils, cette pièce a une ligne de séparation très complexe, comme indiqué en vert, nécessitant des travaux très minutieux dans l'ajustement de l'outil pour contrôler le flash, les discordages et le joint. Plusieurs composants dans un outil augmentent également la complexité de l'écoulement du moule, donc difficile à simuler et rendent le réglage des paramètres de moulage plus délicat.

Au cours de la dernière décennie, les fabricants chinois ont rassemblé de nombreuses expériences dans la fabrication d'outils, le moulage et le contrôle de la qualité et ont évolué pour fabriquer des produits plus avancés. Quant à la taille massive du secteur manufacturier chinois, le niveau de capacité et de spécialité varie. CN Mould & Plastic Limited est celui qui a sa compétence de base dans le moulage par insert et le surmoulage, en termes d'innovation de structure de moule, de résolution de problèmes et d'excellente communication. Possédant une machine de moulage par 130, de la presse de moulage par micro de 18 tonnes à la presse de 1200 tonnes, nous sommes capables d'offrir un service complet de la conception d'outils à l'échantillonnage et au moulage par production de masse. Cliquez sur le bouton ci-dessous pour voir plus de nos produits.
